球罐維修全攻略：技術、流程與安全

（一）球罐維修概述

球罐維修是指對球罐本體、支柱及附件進行檢測、修復和保養的過程，以確保其安全運行和延長使用壽命。球罐作為大容量、承壓的儲存容器，廣泛應用于石油、化工、冶金等行業，儲存液化石油氣、液化天然氣、液氧、液氨等介質。由于其工作環境的復雜性和高危險性，球罐的維修顯得尤為重要。

球罐維修的常見場景包括焊縫缺陷修復、腐蝕滲漏治理、隔熱保冷設施更新等。在長期使用過程中，球罐可能會出現焊縫裂紋、腐蝕穿孔、保溫層老化等問題，這些問題如果不及時處理，可能會導致介質泄漏、爆炸等嚴重事故。因此，定期對球罐進行維修和保養，是確保其安全運行的關鍵。

此外，球罐維修還需要考慮其特殊結構，如球殼板的數量和組合方式、支柱的支撐形式等，這些因素都會影響維修方案的制定和實施。因此，維修人員必須具備專業的知識和技能，并嚴格遵守安全操作規程，以確保維修工作的順利進行和人員安全。

（二）球罐構造與分類

1．球罐的基本構造

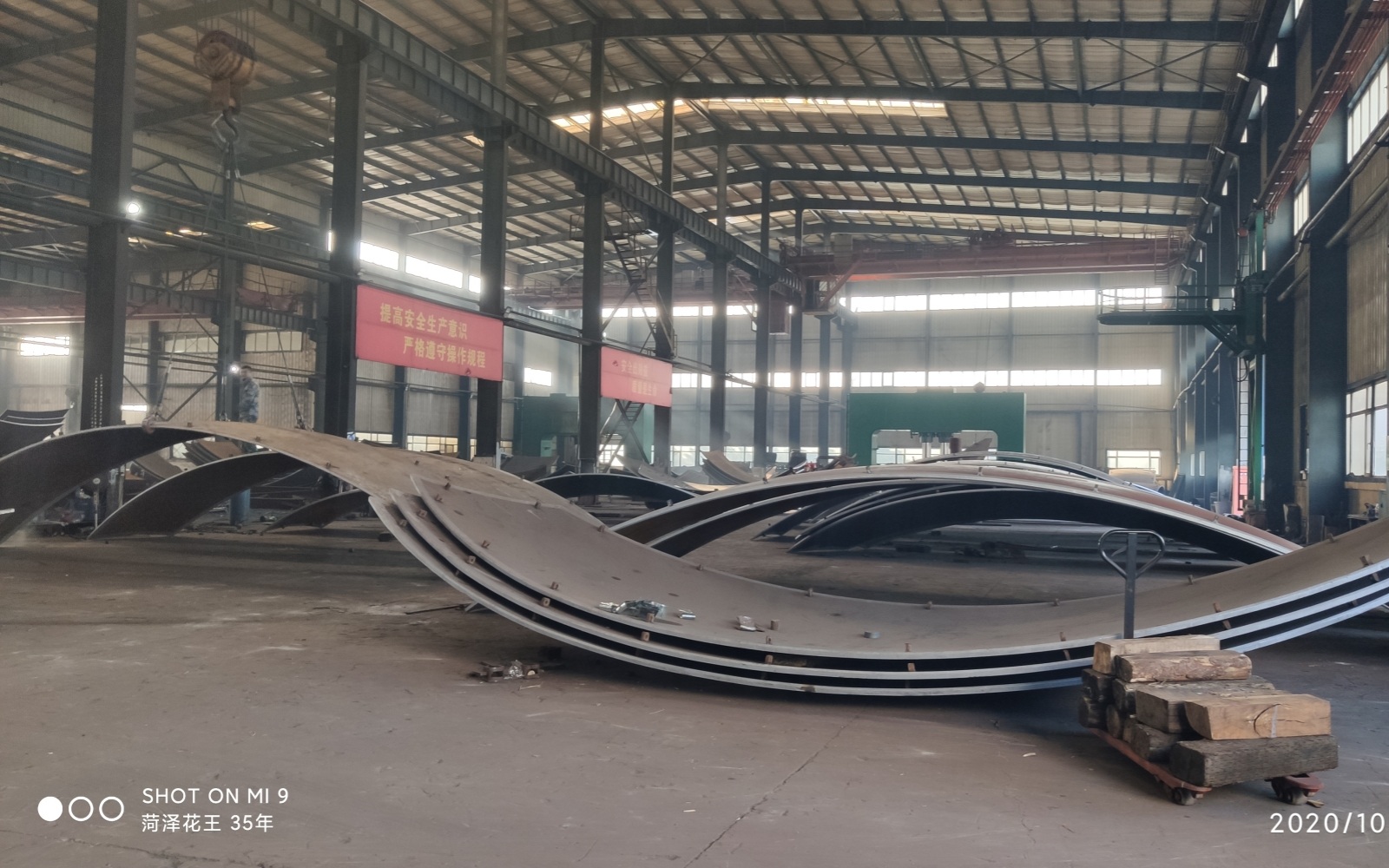

球罐是一種大容量、承壓的球形儲存容器，其基本構造包括球罐本體、支柱及附件。球罐本體通常由多個球殼板焊接而成，這些球殼板通過精密的制造工藝和嚴格的焊接標準，確保了球罐的整體強度和密封性。球罐的支柱是其重要的支撐結構，通常采用圓柱形或錐形設計，分布在球罐的底部或中部，用于支撐球罐的重量并保持其穩定性。

附件部分則包括人孔、接管、閥門、儀表等。人孔是用于人員進出球罐進行檢修和維護的通道，通常設置在球罐的頂部或側面。接管用于連接球罐與其他設備或管道的介質輸送，閥門則用于控制介質的進出和流量。儀表如壓力表、溫度計、液位計等，用于監測球罐的運行狀態，確保其安全運行。

球罐的各個部分各司其職，共同構成了一個完整的儲存系統。球罐本體提供了儲存空間，支柱保證了其穩定性，附件則確保了球罐的正常運行和安全性。

2．球罐的分類方法

球罐的分類方法多種多樣，可以根據其形狀、殼體層數、球殼組合方式及支承結構等進行分類。以下是幾種常見的分類方法及其特點：

例如，單層球罐結構簡單，成本較低，適用于中低壓環境；而多層球罐則通過增加殼體層數，提高了強度和安全性，適用于高壓環境。支柱式支承結構通過分布在球罐底部的支柱提供支撐，適用于大型球罐；而裙座式支承結構則通過底部的裙座提供支撐，占地面積小，適用于中小型球罐。

通過不同的分類方法，可以根據具體的使用環境和需求，選擇合適的球罐類型，以確保其安全性和經濟性。

（三）球罐維修前的準備工作

1．安全評估與檢測

在球罐維修前，進行全面的安全評估與檢測是至關重要的。這不僅關乎維修工作的順利進行，更直接關系到施工人員的安全。首先，需要對球罐的整體結構進行詳細檢查，包括焊縫、腐蝕情況、基礎沉降等。通過超聲波檢測、磁粉探傷、滲透檢測等手段，評估焊縫的完整性和內部缺陷情況。同時，對球罐的腐蝕情況進行評估，確定腐蝕程度和范圍，以便制定相應的修復方案。

評估標準通常依據相關行業規范和標準，如《壓力容器安全技術監察規程》、《球形儲罐安全技術監察規程》等。這些標準規定了焊縫缺陷的允許范圍、腐蝕深度的限制以及修復的具體要求。評估結果將直接影響維修方案的制定，確保維修工作有的放矢，避免盲目施工。

2．維修材料與設備準備

維修材料和設備的準備是球罐維修工作的基礎。首先，根據檢測結果和維修方案，準備合適的焊接材料。例如，對于16MnR材質的球罐，選用J507R焊條，其規格需符合施工要求。焊條在使用前需進行烘干處理，并在保溫筒中隨用隨取，確保其性能不受影響。

設備方面，需準備電弧焊機、碳弧氣刨機、砂輪機、加熱設備等常用工具。設備在使用前需進行全面的檢查和保養，確保其處于良好狀態。特別是加熱設備，需檢查其溫控系統，確保溫度控制的準確性。此外，還需準備必要的個人防護裝備，如防護服、防護手套、防護眼鏡等，確保施工人員的安全。

在設備檢查和保養過程中，需特別注意以下幾點：設備的安全性能、工具的完好性、電源和氣源的穩定性等。任何設備故障或工具損壞都可能導致施工事故，因此必須嚴格把關，確保萬無一失。

（四）球罐維修施工步驟

1．清洗與除銹

球罐的清洗與除銹是維修施工的首要步驟，旨在清除球罐內外的污垢、銹蝕和舊涂層，為后續的檢測和維修工作創造良好的條件。清洗通常采用高壓水射流技術，通過高壓水槍噴射出的強力水流，將附著在球罐表面的油污、灰塵等雜質徹底清除。對于頑固的污漬，可以配合使用化學清洗劑，確保表面清潔無殘留。

除銹是清洗后的關鍵步驟，常用的方法有噴砂除銹和機械除銹。噴砂除銹利用壓縮空氣將砂粒噴射到球罐表面，通過砂粒的沖擊力去除銹蝕和舊涂層。機械除銹則使用砂輪機、鋼絲刷等工具，通過機械摩擦力去除銹蝕。噴砂除銹效率高，適用于大面積除銹；機械除銹則適用于局部除銹和精細處理。

不同除銹工具的使用需根據具體情況選擇。例如，對于球罐內壁的除銹，可以采用內壁噴砂機；對于外壁的除銹，則可以使用移動式噴砂設備。無論采用哪種方法，最終目標都是將球罐表面處理至符合涂裝要求的清潔度等級，如Sa2.5級。

2．檢測與評估

清洗與除銹完成后，需對球罐進行全面檢測與評估，以確定其結構和材料狀況。檢測方法主要包括超聲波檢測、磁粉探傷、滲透檢測等。超聲波檢測利用超聲波在材料中的傳播特性，檢測焊縫內部缺陷；磁粉探傷則通過磁粉在磁場中的分布情況，發現表面和近表面缺陷；滲透檢測則利用滲透液的毛細作用，發現表面開口缺陷。

評估結果將直接影響維修方案的制定。例如，如果檢測發現焊縫存在裂紋或氣孔，需根據裂紋的深度和長度，制定相應的修復方案。對于腐蝕嚴重的部位，需評估其剩余壁厚，確定是否需要補強或更換材料。評估結果還需記錄在案，作為維修施工的重要依據。

3．維修方案制定

維修方案的制定是球罐維修的核心環節，需綜合考慮檢測結果、材料特性、施工條件等因素。方案內容包括維修目標、具體步驟、材料和設備清單、施工人員安排等。首先，根據檢測結果，確定需要修復的部位和修復方法。例如，對于焊縫缺陷，需確定是采用補焊還是更換材料；對于腐蝕部位，需確定是補強還是更換。

材料選擇需符合相關標準和規范，確保其性能和質量。例如，焊條的選擇需與球罐材質相匹配，并經過嚴格的烘干和保溫處理。設備方面，需準備電弧焊機、加熱設備、檢測儀器等，確保其處于良好狀態。

施工人員安排需考慮其專業技能和經驗，確保每個環節都有專人負責。例如，焊接工作需由持有相應資格證書的焊工進行，檢測工作需由專業檢測人員操作。方案制定完成后，需經過審核和批準，方可實施。

4．維修施工

維修施工是球罐維修的具體實施階段，需嚴格按照維修方案進行。施工步驟包括焊接、補強、密封等，具體操作需注意以下幾點：

1. 焊接：焊接是球罐維修的關鍵步驟，需嚴格控制焊接參數，如電流、電壓、焊接速度等。焊接過程中，需保持焊縫的清潔和干燥，避免出現氣孔、裂紋等缺陷。焊接完成后，需進行外觀檢查和內部無損檢測，確保焊縫質量。

2. 補強：對于腐蝕嚴重的部位，需進行補強處理。補強材料需與球罐材質相匹配，并經過嚴格的防腐處理。補強施工需確保補強板與球罐本體緊密結合，避免出現縫隙。

3. 密封：密封是確保球罐安全運行的重要環節，需對所有連接部位進行密封處理。密封材料需符合相關標準，確保其耐壓和耐腐蝕性能。密封施工完成后，需進行氣密性試驗，確保無泄漏。

施工過程中，需注意安全操作規程，確保施工人員的安全。例如，焊接施工需在通風良好的環境下進行，避免出現中毒和窒息事故。補強和密封施工需注意高空作業安全，確保施工人員佩戴防護裝備。

通過以上步驟，球罐維修施工得以順利進行，確保球罐的安全運行和延長使用壽命。

（五）球罐維修質量檢驗與驗收

1．質量檢驗方法

球罐維修后的質量檢驗是確保其安全運行的關鍵步驟，主要包括X射線檢測、超聲波檢測、磁粉檢測和滲透檢測等方法。

1. X射線檢測：X射線檢測是一種常用的無損檢測方法，通過X射線穿透焊縫，利用膠片記錄焊縫內部缺陷的影像。該方法能夠直觀地顯示焊縫內部的氣孔、夾渣、裂紋等缺陷，適用于檢測焊縫的內部質量。檢測標準通常依據JB/T4730-2005標準，要求射線檢測結果達到Ⅱ級合格。

2. 超聲波檢測：超聲波檢測利用超聲波在材料中的傳播特性，檢測焊縫內部缺陷。該方法適用于檢測焊縫內部的氣孔、裂紋、未熔合等缺陷，具有檢測速度快、靈敏度高、操作簡便等優點。檢測標準同樣依據JB/T4730-2005標準，要求超聲波檢測結果達到Ⅰ級合格。

3. 磁粉檢測：磁粉檢測通過在焊縫表面施加磁場，利用磁粉在磁場中的分布情況，發現表面和近表面缺陷。該方法適用于檢測焊縫表面的裂紋、氣孔、夾渣等缺陷，具有操作簡便、檢測靈敏度高、成本低等優點。檢測標準依據JB/T4730-2005標準，要求磁粉檢測結果達到Ⅰ級合格。

4. 滲透檢測：滲透檢測利用滲透液的毛細作用，發現焊縫表面的開口缺陷。該方法適用于檢測焊縫表面的裂紋、氣孔、夾渣等缺陷，具有操作簡便、檢測靈敏度高、成本低等優點。檢測標準依據JB/T4730-2005標準，要求滲透檢測結果達到Ⅰ級合格。

2．驗收標準與流程

球罐維修后的驗收標準是確保其安全運行的重要依據，主要包括以下幾個方面：

1. 外觀檢查：維修后的焊縫表面應平整、光滑，無裂紋、氣孔、咬邊、夾渣等缺陷。焊縫寬度應與修補前一致，焊縫余高應控制在0-1.5mm范圍內，外側焊縫余高應控制在0-1mm范圍內，焊縫間與母材間應圓滑過渡。

2. 無損檢測：維修后的焊縫需進行X射線檢測、超聲波檢測、磁粉檢測和滲透檢測等無損檢測，確保焊縫質量符合相關標準。檢測結果需達到JB/T4730-2005標準的要求。

3. 壓力試驗：維修后的球罐需進行壓力試驗，以檢驗其強度和密封性。壓力試驗步驟包括升壓、穩壓、降壓等過程，需嚴格按照試壓曲線進行。試驗壓力應符合設計要求，試驗過程中需進行全程監控，確保無泄漏和異常變形。

4. 氣密性試驗：壓力試驗合格后，需進行氣密性試驗，以檢驗球罐的密封性。氣密性試驗介質應采用干燥、清潔的壓縮空氣或氮氣，試驗壓力應符合設計要求。試驗過程中需進行全程監控，確保無泄漏。

驗收流程如下：

1. 初步驗收：維修施工完成后，由施工方進行初步驗收，確保焊縫外觀質量符合要求。

2. 無損檢測：初步驗收合格后，進行無損檢測，確保焊縫內部質量符合標準。

3. 壓力試驗：無損檢測合格后，進行壓力試驗，確保球罐強度和密封性符合要求。

4. 氣密性試驗：壓力試驗合格后，進行氣密性試驗，確保球罐密封性符合要求。

5. 最終驗收：所有檢測和試驗合格后，由甲方和施工方共同進行最終驗收，確認球罐維修質量符合要求。

通過以上步驟，球罐維修后的質量檢驗與驗收得以順利完成，確保球罐的安全運行和延長使用壽命。

（六）球罐維修安全措施

1．安全操作規程

球罐維修過程中，安全操作規程是保障施工人員安全的基礎。首先，所有施工人員必須經過嚴格的安全培訓，熟悉并遵守相關安全管理制度。施工前，需對施工現場進行全面的安全評估，確保腳手架、電氣設備、消防器材等設施的完好性。施工過程中，必須佩戴個人防護裝備，包括防護服、防護手套、防護眼鏡和防毒面具等，以防止焊接弧光、飛濺物、化學品等對人員的傷害。

焊接作業時，需確保工作區域通風良好，避免有毒氣體的積聚。對于高空作業，必須設置安全網和護欄，并使用安全帶。電氣設備的使用需符合安全規范，防止觸電事故的發生。施工現場應設置明顯的安全警示標志，禁止無關人員進入。

此外，施工過程中需定期檢查設備的安全性能，確保其處于良好狀態。任何設備故障或工具損壞都可能導致安全事故，因此必須及時維修或更換。

2．防止球罐坍塌、爆炸、中毒和窒息的安全措施

防止球罐坍塌、爆炸、中毒和窒息是球罐維修中的重中之重。首先，在施工前，需對球罐進行全面檢測，確保其結構穩定。對于存在腐蝕或裂紋的部位，需進行加固處理，防止在維修過程中發生坍塌。

為了防止爆炸，必須嚴格控制焊接過程中的溫度和壓力，避免產生火花或高溫。焊接區域應設置防火隔離帶，配備足夠的滅火器材。施工人員需熟悉應急預案，掌握基本的消防技能。

防止中毒和窒息的關鍵在于確保施工現場的通風良好。對于密閉空間作業，需使用通風設備，并定期檢測空氣中的有害氣體濃度。施工人員需佩戴防毒面具，并安排專人監護，確保在緊急情況下能夠及時撤離。

應急預案的制定是防止事故發生的重要環節。應急預案應包括事故發生時的應急措施、人員疏散路線、急救措施等內容。施工人員需定期進行應急演練，提高應對突發事件的能力。

通過以上措施，可以有效防止球罐維修過程中可能發生的安全事故，確保施工人員和設備的安全。

（七）球罐維修后的維護與保養

1．日常檢查與維護

球罐維修后的日常檢查與維護是確保其長期安全運行的關鍵環節。日常檢查項目主要包括以下幾個方面：

1. 外觀檢查：定期對球罐本體、支柱及附件進行外觀檢查，觀察是否有新的腐蝕、裂紋或變形情況。特別注意焊縫區域，確保無新的缺陷產生。

2. 防腐涂層檢查：檢查球罐表面的防腐涂層是否完好，有無剝落、起泡或老化現象。如發現問題，及時進行修補和重新涂裝。

3. 連接部位檢查：檢查球罐與管道、閥門等連接部位的密封情況，確保無泄漏。對于法蘭、螺栓等連接件，需定期緊固，防止松動。

4. 儀表檢查：檢查壓力表、溫度計、液位計等儀表的運行情況，確保其讀數準確。如發現異常，及時進行校準或更換。

維護保養的具體措施包括：

1. 清潔：定期對球罐表面進行清潔，去除灰塵、油污等雜質，保持其清潔干燥。

2. 防腐處理：對于暴露在外的金屬表面，定期進行防腐處理，如涂刷防腐漆、噴涂防腐劑等，防止腐蝕。

3. 潤滑：對球罐的轉動部件、閥門等需定期進行潤滑，確保其靈活運轉。

4. 緊固：定期檢查并緊固球罐的連接件、螺栓等，防止松動。

通過以上日常檢查與維護措施，可以及時發現并解決潛在問題，確保球罐的安全運行。

2．定期檢驗與評估

定期檢驗與評估是球罐維修后的重要環節，旨在全面檢查球罐的技術狀況，確保其長期安全運行。定期檢驗項目主要包括以下幾個方面：

1. 全面外觀檢查：對球罐本體、支柱及附件進行全面外觀檢查，觀察是否有新的腐蝕、裂紋或變形情況。特別注意焊縫區域，確保無新的缺陷產生。

2. 無損檢測：對球罐的關鍵部位進行無損檢測，如超聲波檢測、磁粉檢測、滲透檢測等，確保焊縫和材料內部無缺陷。

3. 厚度測量：對球罐的壁厚進行測量，評估其腐蝕情況。如發現壁厚減薄，需進行補強或更換。

4. 壓力試驗：定期進行壓力試驗，檢驗球罐的強度和密封性。試驗壓力應符合設計要求，試驗過程中需進行全程監控，確保無泄漏和異常變形。

5. 氣密性試驗：壓力試驗合格后，進行氣密性試驗，檢驗球罐的密封性。試驗介質應采用干燥、清潔的壓縮空氣或氮氣，試驗壓力應符合設計要求。

檢驗結果的評估與應用：

1. 評估標準：根據相關行業規范和標準，如《壓力容器安全技術監察規程》、《球形儲罐安全技術監察規程》等，對檢驗結果進行評估。

2. 評估結果應用：根據評估結果，確定球罐的技術狀況。對于存在問題的部位，需及時進行維修或更換，確保其安全運行。

3. 記錄與報告：將檢驗結果記錄在案，并編寫檢驗報告，詳細描述檢驗過程、結果和評估意見。報告需提交給相關部門和人員，作為球罐運行管理的重要依據。

通過定期檢驗與評估，可以及時發現并解決潛在問題，確保球罐的安全運行和延長使用壽命。
